Une galerie en bois avec tubes T5
Après avoir construit deux
galeries en bois pour des bacs de 150 litres brut équipés en tubes fluo T8
de 90 cm, je me suis lancé dans la construction d'une galerie pour le bac
qui vient de rejoindre le salon. Après avoir suivi plusieurs discussions sur le net, je me suis décidé à l'équiper en tubes T5. En voici les raisons : 1) le diamètre des tubes est plus petit : 16 mm contre 26 mm pour les T8 2) pour une longueur légèrement moindre, la puissance est supérieure : 39 W et 85 cm pour un tube T5 contre 30 W et 90 cm pour un T8 3) les T5 fonctionnent avec des ballasts électroniques qui bien que plus chers que des ballasts traditionnels pour T8, chauffent beaucoup moins et consomment également moins d'électricité. 4) pas de starters au démarrage et de clignotement à l'allumage. |
|
Concernant la fabrication
proprement dite de la galerie, il vous suffira de regarder la page consacrée
aux 2
galeries pour T8. La conception et les
matériaux ne changent pas, ni le verni qui cette fois est de couleur "chêne
clair" Dimensions en cm : 106,5 x 50,5 x 11 le bac étant un bac de fabrication artisanale également |
|
La seule différence de conception est l'intégration des deux ballasts électroniques à l'intérieur de la galerie et donc la difficulté de les isoler de l'humidité. |
|
Reportage en photos | |
Essai de la galerie montée sur le bac. La double glissière pourra accueillir des vitres de séparation. |

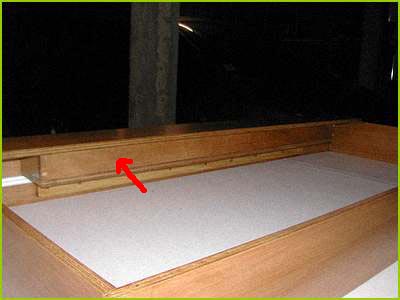

Essai de mise en place du caisson d'étanchéité des ballasts électroniques |
Le réflecteur est collé avec du joint silicone et vissé sur le couvercle. Des pitons pour le passage des fils et des clips pour les tubes assurent également la fixation du réflecteur |
|

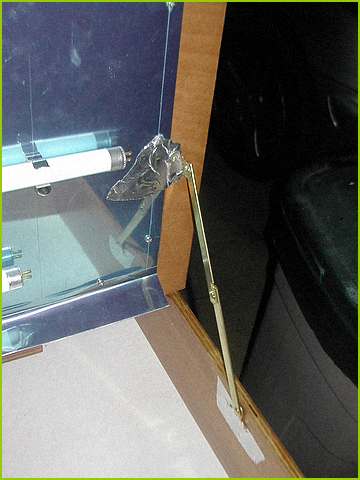

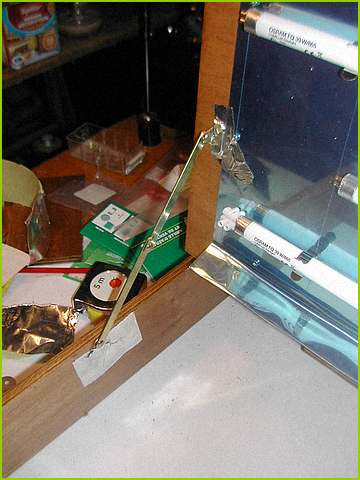

Essai de la positions des compas d'ouverture. Fixés avec du scotch adhésif, lorsque la bonne position sera trouvée, ils seront vissés. |
|
Juste avant, le couvercle est relié à la partie fixe de la galerie avec 4 gonds en laiton et axe laiton. | |

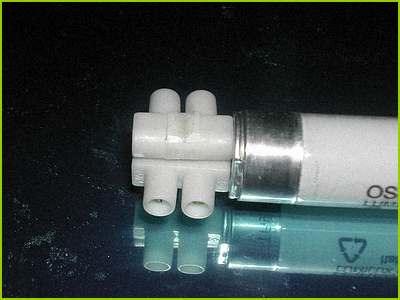

La liaison T5 / fil est assurée avec des dominos de connexion de la plus petite taille fendus en deux pour gagner de la place |

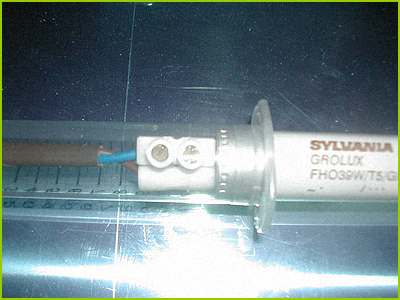

L'étanchéité est assurée avec des seringues de 10 cc; pour rentrer, les dominos sont rognés au cutter, ça rentre juste ! |

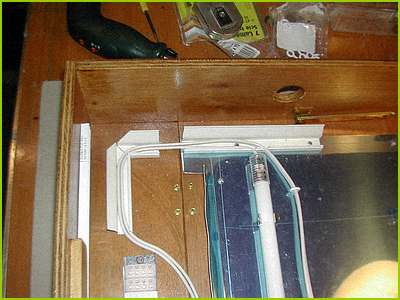

Pose de gaine et début de câblage. | |

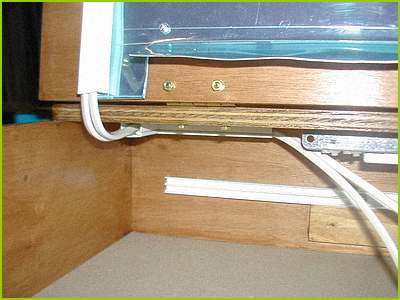

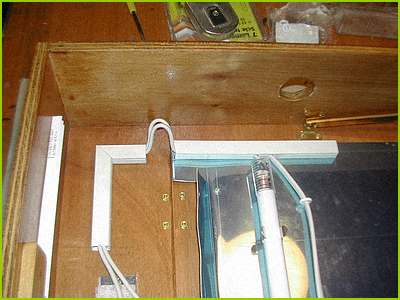

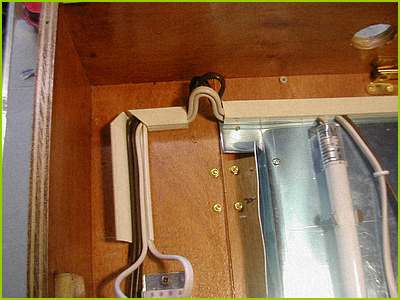

Test avant coupure des fils ...... | .... pour ajuster du mou à l'ouverture. |
Mise à la longueur | Le deuxième tube est placé et câblé avec le premier |

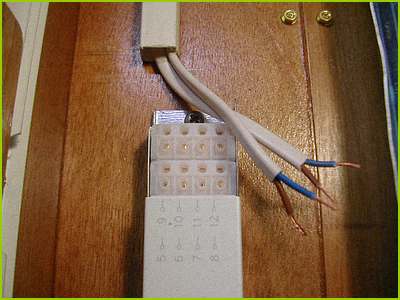

Branchement côté secteur pour les 2 premiers tubes. |
|
Les fils étant souples, j'ai du utiliser des dominos de liaison et relier avec du fil rigide |
|
Essai de fonctionnement avant d'aller plus loin. | |

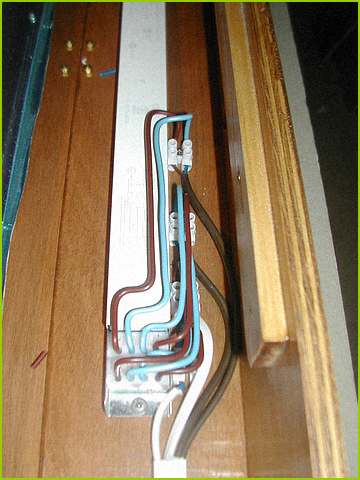

Les 2 ballasts électroniques sont câblés. | Le caisson d'étanchéité est fixé au bâti de la galerie. |

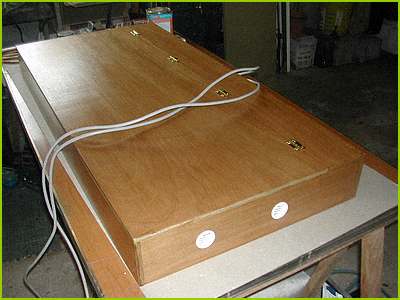

Deux ouies d'aération latérale de chaque côté ainsi qu'une au niveau de chaque ballast derrière ont été percées à la scie cloche pour assurer une bonne évacuation de la chaleur |

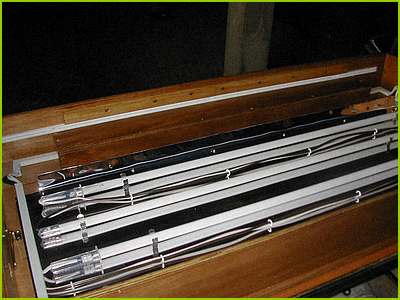

Dernier essai "à vide" |
En place sur bac. Désolé pour la qualité de l'image. | |
